TUGAS KK1

1.cara menyolder yang benar.

jawab:

1. Bersihkan PCB dan Kaki Komponen

Bersihkan bagian-bagian yang akan disolder baik itu PCB maupun kaki komponen elektronika dengan ampelas halus atau pisau sehingga lapisan-lapisan cat, gemuk atau oksida tersingkirkan. Bila menggunakan kawat montase berisolasi (misal; kawat email) maka kelupaslah dulu isolasinya sepanjang 6-7mm kemudian ujung kawat dilapis dengan timah.

2. Memasukan Komponen Elektronika pada PCB

Kawat kaki komponen dimasukan pada lubang PCB dan bengkokan dengan tang sehingga terdapat pengait mekanis untuk menjaga posisi komponen. Ujung kawat yang berdiameter besar harus dipasang sedemikian rupa sehingga penyolderan dapat dilakukan dengan baik.

3. Mengatur Posisi PCB

Aturlah posisi PCB dan titik solderan sehingga cairan timah dapat mengalir sendiri ke titik yang diinginkan dengan bantuan gravitasi bumi.

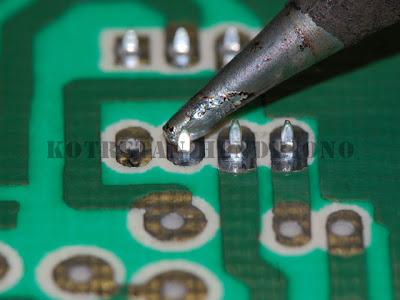

4. Memanaskan PCB dan Kaki Komponen

Letakan bagian datar dari ujung solder ke sisi yang lebar pada PCB sehingga penyaluran panas terjadi melalui permukaan yang paling luas.

5. Menambahkan Timah pada Titik Solderan

Berikan timah pada titik solderan dan usahakan lapisan kolophonium lebih dulu mencair baru kemudian timah. Jumlah timah yang dilebur pada titik solderan tidaklah harus memenuhi lingkaran pad PCB.

6. Menarik Timah Solder

Setelah jumlah timah yang meleleh dirasa cukup, singkirkan timah dari titik solderan. Tahan ujung solder pada titik solderan sampai timah meresap pada semua bagian solderan. Setelah itu tarik ujung solder dari titik solderan dan biarkan beberapa saat untuk proses pendinginan.

7. Mendinginkan Titik Solderan

Selama pendinginan, titik penyolderan tidak boleh terguncang untuk menghindari penyolderan dingin. Penyolderan dingin dapat dilihat dari permukaan timah pada titik solderan yang menjadi buram.

8. Penyolderan Dingin

Penyolderan dingin juga dapat terjadi akibat ujung solder yang kurang panas, terlalu cepat ditarik dari titik penyolderan dan kualitas timah yang jelek. Timah terlihat menempel berupa tetesan pada PCB, solderan seperti ini sangatlah rapuh.

9. Perbaikan Solderan Dingin

Penyolderan dingin bisa saja terjadi maka untuk mengatasinya lakukan pemanasan menggunakan ujung solder pada titik solderan yang akan diperbaiki kemudian tambahkan timah hingga timah meresap pada titik solderan. Ketika dingin pastikan permukaan titik solderan licin dan mengkilap.

10. Perhatikan!

Untuk menyolder komponen semikonduktor gunakanlah solder yang panas dan lakukan dengan cepat. Hindari menggunakan solder yang dingin yang justru membuat proses penyolderan menjadi lebih lama kecuali dalam kondisi tertentu yang mengharuskan menggunakan solder yang lebih dingin.

bisa lihat videonya disini !!!

2.Cara mengecek kapasitor yang masih baik/buruk menggunakan multimeter.

JAWAB:

a. Kosongkan muatan kapasitor dengan menghubung singkat kaki2nya.
b. Ukur kedua kaki kapasitor dgn ohmmeter.
c. Jika jarum ohmmeter bergerak naik lalu kembali turun berarti kapasitor dlm kondisi baik.
d. Jika jarum ohmmeter tdk bergerak// atau bergerak naik tetapi tdk kembali turun berarti kondensator rusak.

3.pengertian transistor dan macam2 kaki-kaki transistor.

JAWAB :

Pengertian Transistor  adalah sebagai piranti komponen elektronika yang terbuat dari bahan semikonduktor dan mempunyai tiga elektroda (triode) yaitu dasar (basis), pengumpul (kolektor) dan pemancar (emitor). Rangkaian ini berfungsi sebagai penguat sinyal, penyambung (switching) dan stabilisasi tegangan.

Transistor berasal dari bahasa transfer yang artinya pemindahan dan resistor yang berarti pengambat. Jadi pengertian transistor dapat di kategorikan sebagai emindahan atau peralihan bahan setengah penghantar menjadi penghantar pada suhu tertentu.

transistor memiliki 3 kaki, yang masing-masing kakinya diberi nama basis (B), colector (C) dan emitor (E). Dalam sebuah sirkuit, fungsi Transistor dapat digunakan sebagai sebuah penguat (amplifier), sirkuit [...]

4.Cara mengecek transistor apakah masih dalam kondisi baik/rusak

JAWAB:

• Untuk transistor NPN, kaki basis memiliki hubungan forward dari basis ke koletor dan dari basis ke emitor serta hubungan reverse untuk posisi sebaliknya.

•  Untuk transistor PNP, kaki basis memiliki hubungan reverse dari basis ke koletor dan dari basis ke emitor serta hubungan forward untuk posisi sebaliknya.

•  Pada transistor secara umum antara kaki kolektor dan kaki emitor memiliki resistansi yang tak berhingga pada saat basis tidak mendapat bias tegangan.

• Kemudian pada saat basis diberikan bias maka antara kolektor ke emitor akan memiliki resistansi rendah dengan hubungan forward untuk transistor NPN dan hubungan reverse untuk transistor PNP.

Untuk mengetahui kondisi transistor dengan multimeter kita harus seting multimeter pada posisi OHM meter dengan skala x10 atau x100 untuk test kaki basis kemudian untuk test hubungan kolektor emitor pada skala x10k.

• Test basis untuk transistor NPN, hubungkan kaki basis dengan probe hitam dan probe merah ke kaki kolektor dan emitor. Pada kedua posisi tersebut jarum multimeter harus bergerak menunjuk nilai resistansi ratusan sampai puluhan Ohm (bukan 0 Ohm). Kemudian posisi sebaliknya, kaki basis dihubungkan dengan probe merah kemudian probe hitam ke kaki kolektor dan emitor. Pada kedua posisi ini jarum multimetrer tidak bergerak atau menunjuk resistansi tak berhingga.

• Test basis untuk transistor PNP, hubungkan kaki basis dengan probe merah dan probe hitam ke kaki kolektor dan emitor. Pada kedua posisi tersebut jarum multimeter harus bergerak menunjuk nilai resistansi ratusan sampai puluhan Ohm (bukan 0 Ohm). Kemudian posisi sebaliknya, kaki basis dihubungkan dengan probe hitam kemudian probe merah ke kaki kolektor dan emitor. Pada kedua posisi ini jarum multimetrer tidak bergerak atau menunjuk resistansi tak berhingga.

• Test transistor sebagai saklar untuk transistor NPN, hubungkan probe hitam ke kaki kolektor sambil menempelkan jari kita ke kaki kolektor dan probe merah ke kaki emitor tanpa tersentuh jari atau badan kita sedangkan kaki basis dibiarkan tidak terhubung, pada posisi ini jarum multimeter harus diam atau menunjuk ke resistansi tak berhingga. Kemudian sentuh kaki basis dengan jari kita, pada posisi basis tersentuh jari maka transistor mendapat bias basis dan seharusnya jarum multimeter bergerak menunjuk ke suatu nilai resistansi yang rendah.

• Test transistor sebagai saklar untuk transistor PNP, hubungkan probe hitam ke kaki emitor sambil menempelkan jari kita ke kaki emitor dan probe merah ke kaki kolektor tanpa tersentuh jari atau badan kita sedangkan kaki basis dibiarkan tidak terhubung, pada posisi ini jarum multimeter harus diam atau menunjuk ke resistansi tak berhingga. Kemudian sentuh kaki basis dengan jari kita, pada posisi basis tersentuh jari maka transistor mendapat bias basis dan seharusnya jarum multimeter bergerak menunjuk ke suatu nilai resistansi yang rendah.

5. Cara mengetahui kapasitas (resistor , kapasitor , transistor) menggunakan Multimeter.

JAWAB:

        a. Resistor

1. Mengecek transistor NPN
• Atur Selektor pada posisi Ohmmeter.
• Pilih skala batas ukur X 1K (kali satu kilo = X 1000).
• Hubungkan  probe multimeter (-) pada basis dan probe (+) pada kolektor .
• Jika multimeter menunjuk ke angka tertentu (biasanya sekitar 5-20K) berarti transistor baik, jika tidak menunjuk berarti  transistor rusak putus B-C.
• Lepaskan kedua probe lalu hubungkan  probe multimeter (+)  pada basis dan probe (-) pada kolektor.
• Jika jarum multimeter tidak menunjuk (tidak bergerak) berarti transistor baik, jika bergerak berarti transistor rusak bocor tembus B-C.
• Hubungkan  probe multimeter (-) pada basis dan probe (+) pada emitor.
• Jika multimeter menunjuk ke angka tertentu (biasanya sekitar  5-20K) berarti transistor baik, jika tidak menunjuk berarti  transistor rusak putus B-E.
• Lepaskan kedua probe lalu hubungkan  probe multimeter (+) pada basis dan probe (-) pada emitor.
• Jika jarum multimeter tidak menunjuk (tidak bergerak) berarti transistor baik, jika bergerak berarti transistor rusak bocor tembus B-E.
• Hubungkan  probe multimeter (+) pada emitor dan probe (-) pada kolektor.
• Jika jarum multimeter tidak menunjuk (tidak bergerak) berarti transistor baik, jika bergerak berarti transistor rusak bocor tembus C-E.
• Note : pengecekan probe multimeter (-) pada emitor dan probe (+) padakolektor tidak diperlukan.

b. Transistor

1. Mengecek transistor PNP
• Atur Selektor pada posisi Ohmmeter.
• Pilih skala batas ukur X 1K (kali satu kilo = X 1000).
• Hubungkan  probe multimeter (+) pada basis dan probe (-) pada kolektor.
• Jika multimeter menunjuk ke angka tertentu (biasanya sekitar 5-20K) berarti transistor baik, jika tidak menunjuk berarti transistor rusak putus B-C.
• Lepaskan kedua probe lalu hubungkan  probe multimeter (-) pada basis dan probe (+) pada kolektor.
• Jika jarum multimeter tidak menunjuk (tidak bergerak) berarti transistor baik, jika bergerak berarti transistor rusak bocor tembus B-C.
• Hubungkan  probe multimeter (+) pada basis dan probe (-) pada emitor.
• Jika multimeter menunjuk ke angka tertentu (biasanya sekitar 5-20K) berarti transistor baik, jika tidak menunjuk berarti transistor rusak putus B-E.
• Lepaskan kedua probe lalu hubungkan  probe multimeter (-) pada basis dan probe (+) pada emitor.
• Jika jarum multimeter tidak menunjuk (tidak bergerak) berarti transistor baik, jika bergerak berarti transistor rusak bocor tembus B-E.
• Hubungkan  probe multimeter (-) pada emitor dan probe (+) pada kolektor.
• Jika jarum multimeter tidak menunjuk (tidak bergerak) berarti transistor baik, jika bergerak berarti transistor rusak bocor tembus C-E.
• Note : pengecekan probe multimeter (+) pada emitor dan probe (-) pada kolektor tidak diperlukan.

c. Kapasitor

1. Mengecek Kapasitor Elektrolit (Elko)
   • Atur Selektor pada posisi Ohmmeter.
   • Pilih skala batas ukur X 1 untuk nilai elko diatas 1000uF, X 10 untuk untuk nilai elko diatas 100uF-1000uF, X 100 untuk nilai elko 10uF-100uF dan X 1K untuk nilai elko dibawah 10uF.
   • Hubungkan  probe multimeter (-) pada kaki (+) elko dan probe (+) pada kaki (-) elko.
   • Pastikan jarum multimeter bergerak kekanan sampai nilai tertentu (tergantung nilai elko) lalu kembali ke posisi semula.
   • Jika jarum bergerak dan tidak kembali maka dipastikan elko bocor.
   • Jika jarum tidak bergerak maka elko kering / tidak menghantar.
